22-mm-Kohlebürsten-Gleichstrommotor

Sie sind herzlich eingeladen, in unsere Fabrik zu kommen, um den neuesten, preisgünstigen und qualitativ hochwertigen RuiXing 22-mm-Kohlebürsten-Gleichstrommotor zu kaufen. Wir bestehen auf einer standardisierten, systematischen und standardisierten Produktion, implementieren eine umfassende Palette von Qualitätsmanagementstrategien, um die Produktqualität sicherzustellen, eine vollständige Inspektion und Verfolgung der Prozessqualität, und jedes kleine Glied bleibt nicht verschont.

Anfrage absenden

Produktbeschreibung

Sie sind herzlich eingeladen, in unsere Fabrik zu kommen, um den neuesten, preisgünstigen und qualitativ hochwertigen RuiXing 22-mm-Kohlebürsten-Gleichstrommotor zu kaufen. A22-mm-Kohlebürsten-Gleichstrommotorist ein kompakter Elektromotor, der mithilfe von Kohlebürsten elektrischen Strom zu seinem rotierenden Anker leitet und so mechanische Kraft erzeugt. Seine Größe wird durch den Durchmesser des Motorkörpers bestimmt.

22SYK33.H.T Technikparameter

MOTORPARAMETER

Nennleistung	W	4,0	5,0	4,0	17.0	15.0
Nennspannung	Volt	6	20	12	24	48
Widerstand ±10 %	Ohm	1.0	13.5	7.5	3.6	16.6
Leerlaufgeschwindigkeit ±10 %	U/min	7500	6000	4500	12700	13000
Leerlaufstrom ≤125 %	mA	50	20	15	60	50
Geschwindigkeitskonstante	U/min/V	1250	300	375	529	271
Drehmomentkonstante	mNm/A	7.58	31.42	25.24	17.89	34.67
Stallstrom	mA	6000	1481	1600	6667	2892
Kippmoment	mNm	45.5	46.54	40.4	119.28	100.24
Max. Effizienz	%	83	78	82	82	75
Induktivität mH	mH	0.05	1.06	0.58	0.23	1.046
Mechanische Zeitkonstante	MS	5.39	5.09	4.45	4.45	5.42
Rotorträgheit	gcm²	3.11	3.76	3.8	3.98	3.98
Bei Max. Ausgabe
Aktuell	mA	770	340	480	815	378
Drehmoment	mNm	5.8	10.68	12.1	14.58	13.1
Geschwindigkeit	rmp	6538	4484	3150	11147	10962
Ausgabe	W	4	5	4	17	15

MESSUNG

MOTORKENNZEICHNUNG

● Umgebungstemperaturbereich -40 bis +100 °C
● Max. zulässige Wicklungstemperatur 155℃
● Anzahl der Kommutatorsegmente 9
● Gewicht 60g
● Kohlebürste
● Max. Tiefe der Schraubenmontage 3 mm

22SYK35.H.T Technikparameter

MOTORPARAMETER

Nennleistung	W	18	5	15
Nennspannung	Volt	24	27	28
Widerstand ±10 %	Ohm	3.4	16	5.3
Leerlaufgeschwindigkeit ±10 %	U/min	12700	8500	13000
Leerlaufstrom ≤125 %	mA	50	20	60
GeschwindigkeitKonstante	U/min/V	529	315	464
DrehmomentKonstante	mNm/A	17.93	29.99	20.34
Stallstrom	mA	7059	1688	5283
Kippmoment	mNm	126.54	50.61	107.48
Max. Effizienz	%	84	79	80
Induktivität mH	mH	0.25	1.085	0.33
Mechanische Zeitkonstante	MS	4.19	7.83	2.46
Rotorträgheit	gcm²	3.98	4.44	1.94
Bei Max. Ausgabe
Aktuell	mA	850	220	635
Drehmoment	mNm	15.24	6.6	12.92
Geschwindigkeit	rmp	11171	7392	11094
Ausgabe	W	18	5	15

MESSUNG

MOTORKENNZEICHNUNG

● Umgebungstemperaturbereich -40 bis +100 °C
● Max. zulässige Wicklungstemperatur 155℃
● Anzahl der Kommutatorsegmente 9
● Gewicht 62g
● Kohlebürste
● Max. Tiefe der Schraubeninstallation 3,5 mm

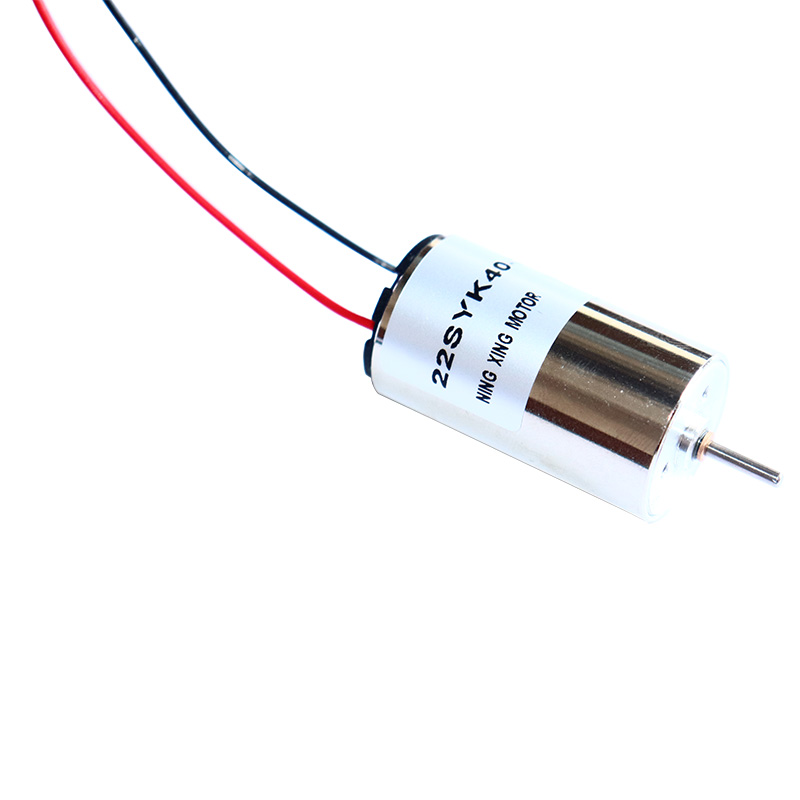

22SYK40.H.T Technikparameter

MOTORPARAMETER

Nennleistung	W	40.0	14.0	15.0
Nennspannung	Volt	28	36	48
Widerstand ±10 %	Ohm	2.9	10.00	16.00
Leerlaufgeschwindigkeit ±10 %	U/min	12000	8000	9000
Leerlaufstrom ≤125 %	mA	60	30	20
GeschwindigkeitKonstante	U/min/V	429	222	188
DrehmomentKonstante	mNm/A	22.15	42.64	50.62
Stallstrom	mA	9655	3600	3000
Kippmoment	mNm	213.91	153.49	151.85
Max. Effizienz	%	85	83	84
Induktivität mH	mH	0,351	1.171	1.851
Mechanische Zeitkonstante	MS	4.01	3.89	3.80
Rotorträgheit	gcm²	6.8	7.10	6.10
Bei Max. Ausgabe
Aktuell	mA	1850	450	350
Drehmoment	mNm	40.99	19.19	17.72
Geschwindigkeit	rmp	9410	7000	7950
Ausgabe	W	40	14	15

MESSUNG

MOTORKENNZEICHNUNG

● Umgebungstemperaturbereich -40 bis +100 °C
● Max. zulässige Wicklungstemperatur 155℃
● Anzahl der Kommutatorsegmente 9
● Gewicht 72g
● Kohlebürste
● Max. Tiefe der Schraubeninstallation 3,5 mm

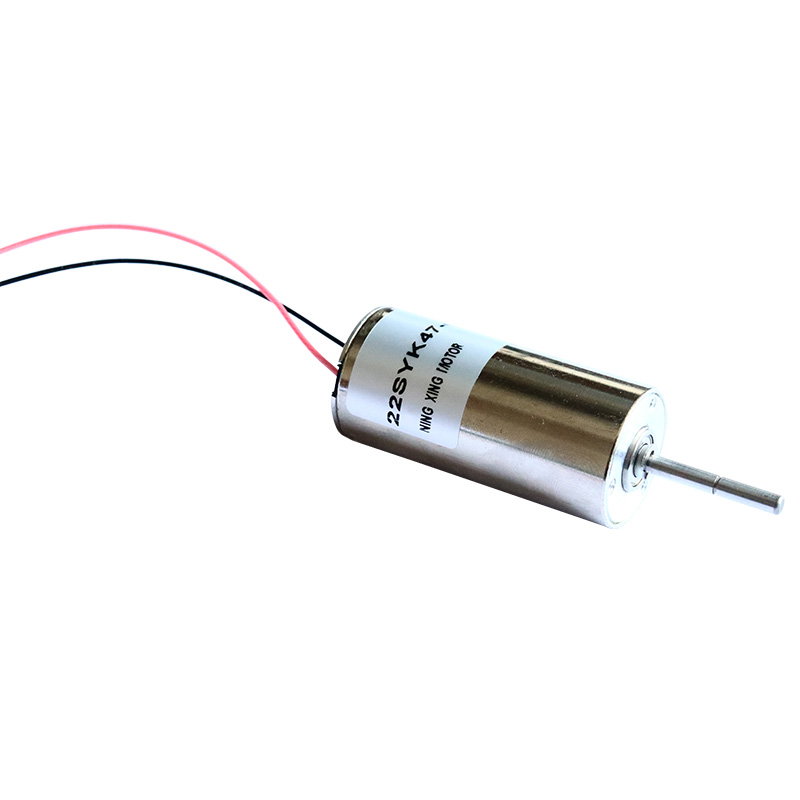

22SYK47.G.T Technikparameter

MOTORPARAMETER

Nennleistung	W	30	33	30
Nennspannung	Volt	24	36	48
Widerstand ±10 %	Ohm	2.2	2.98	6
Leerlaufgeschwindigkeit ±10 %	U/min	10000	12500	12700
Leerlaufstrom ≤125 %	mA	40	40	60
Nenngeschwindigkeit	U/min/V	417	347	265
Nenndrehmoment	mNm/A	22.85	27.42	35.84
Stallstrom	mA	10909	12081	8000
Kippmoment	mNm	249.23	331.31	286.71
Max. Effizienz	%	88	89	83
Induktivität mH	mH	0.304	0.412	0.75
Mechanische Zeitkonstante	MS	3.8	3.7	3.62
Rotorträgheit	gcm²	9.02	9.33	7.79
Bei Max. Ausgabe
Aktuell	mA	1500	1020	690
Drehmoment	mNm	34.27	27.97	24.73
Geschwindigkeit	rmp	8366	11216	11605
Ausgabe	W	30.0	33	30

MESSUNG

MOTORKENNZEICHNUNG

● Umgebungstemperaturbereich -40 bis +100 °C
● Max. zulässige Wicklungstemperatur 155℃
● Anzahl der Kommutatorsegmente 9
● Gewicht 88g
● Kohlebürste
● Max. Tiefe der Schraubeninstallation 3,5 mm
