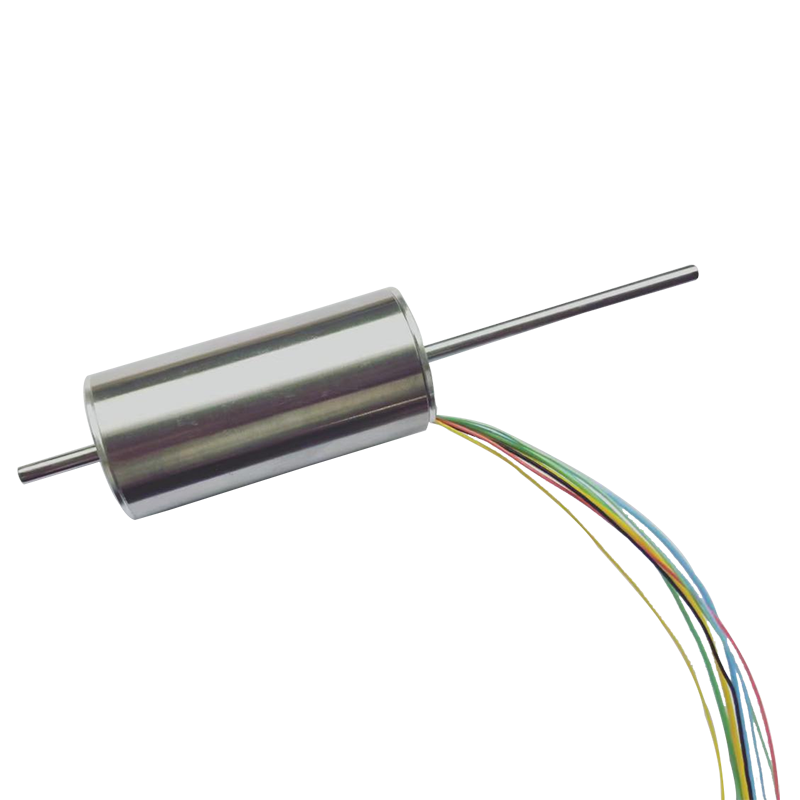

Bürstenloser 22-mm-Gleichstrommotor mit Hall-Sensor

Als professioneller Hersteller möchten wir Ihnen einen bürstenlosen 22-mm-Gleichstrommotor von RuiXing mit Hall-Sensor anbieten. Wir verfügen über professionelle Produktionstechniker und Außenhandelsteams. Um unseren Kunden einen besseren Service und bessere Produkte zu bieten.

Anfrage absenden

Produktbeschreibung

Als professioneller Hersteller möchten wir Ihnen einen bürstenlosen 22-mm-Gleichstrommotor von RuiXing mit Hall-Sensor anbieten. Ein Motor mit Hall-Sensor ist ein Elektromotor, der mit einem Hall-Effekt-Sensor ausgestattet ist, einer Art Magnetsensor, der das Vorhandensein eines Magnetfelds erkennen kann. Der bürstenlose 22-mm-Gleichstrommotor mit Hall-Sensor wird normalerweise in unmittelbarer Nähe der rotierenden Welle oder des Rotors des Motors montiert und dient dazu, der Motorsteuerung Rückmeldung über die Position und Geschwindigkeit des Rotors zu geben.

BLDC2248-4Pole-Technikparameter

MOTORPARAMETER

Nennleistung	W	70.0
Nennspannung	Volt	24
Widerstand	Ohm	0.74
Leerlaufgeschwindigkeit	U/min	16500
Leerlaufstrom	mA	300
Geschwindigkeitskonstante	U/min/V	687.5
Drehmomentkonstante	mNm/A	13.8
Geschwindigkeits-/Drehmomentkonstante	U/min/mNm	37
Stallstrom	mA	32432
Kippmoment	mNm	447
Max. Effizienz	%	82
Induktivität	mH	0.055
Mechanische Zeitkonstante	MS	2.18
Rotorträgheit	gcm²	5.62
Bei Max. Ausgabe
Aktuell	mA	3380
Drehmoment	mNm	47
Geschwindigkeit	rmp	14337
Ausgabe	W	70

MESSUNG

MOTORKENNZEICHNUNG

● Umgebungstemperaturbereich -40 bis +100 °C
● Max. Wicklungstemperatur 155℃
● Anzahl der Polpaare 2
● Anzahl der Phasen 3
● Gewicht 110 g
● Höchstgeschwindigkeit 18.000 U/min
● Endspiel ＜0,15
● Spieldurchmesser ≤0,025
● Lead-Definition:

Gelb Motorwicklung Pin1;

Grün Motorwicklung Pin2;

Blau Motorwicklung Pin3;
Rot +5V Pin4;
Schwarz GND pin5;
Braun Hallsensor Pin6 ;
Lila Hallsensor Pin7;
Grau Hallsensor Pin8.

BLDC2248 Technikparameter

MOTORPARAMETER

Nennleistung	W	10.0	25.0	25.0	25.0
Nennspannung	Volt	24	24	24	36
Widerstand	Ohm	12	2.2	3.14	7.18
Leerlaufgeschwindigkeit	U/min	5500	9000	13000	13000
Leerlaufstrom	mA	78	150	120	100
Geschwindigkeitskonstante	U/min/V	229	375	542	361
Drehmomentkonstante	mNm/A	40.06	25.13	17.36	25.93
Geschwindigkeits-/Drehmomentkonstante	U/min/mNm	68.64	32.83	97.97	99.99
Stallstrom	mA	2000	10909	7643.3	5013.9
Kippmoment	mNm	80.13	274.12	133	130
Max. Effizienz	%	64	78	77	74
Induktivität	mH	1.8	0.154	0.25	0.77
Mechanische Zeitkonstante	MS	2.82	1.35	3.79	3.18
Rotorträgheit	gcm²	3.72	3.72	3.68	3.03
Bei Max. Ausgabe
Aktuell	mA	600	1300	1320	890
Drehmoment	mNm	24.04	32.67	23	23
Geschwindigkeit	rmp	3850	7927.5	10432	10372
Ausgabe	W	10	27	25	25

MESSUNG

MOTORKENNZEICHNUNG

● Umgebungstemperaturbereich -40 bis +100 °C
● Max. Wicklungstemperatur 155℃
● Polpaarzahl 1
● Anzahl der Phasen 3
● Gewicht 110g
● Max. Geschwindigkeit 18000 U/min
● Endspiel ＜0,15
● Spieldurchmesser ≤0,025
● Lead-Definition:

Gelb Motorwicklung Pin1;

Grün Motorwicklung Pin2;

Blau Motorwicklung    Pin3;
Rot +5V   Pin4;
Schwarz GND pin5;
Braun     Hallsensor Pin6 ;
Lila Hallsensor Pin7;
Grau Hallsensor Pin8.
