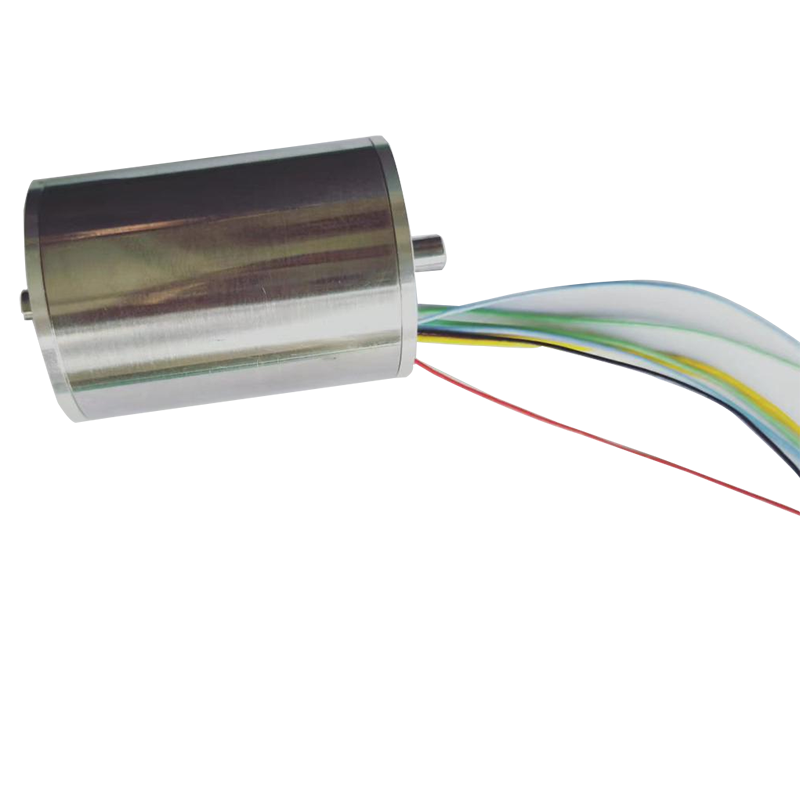

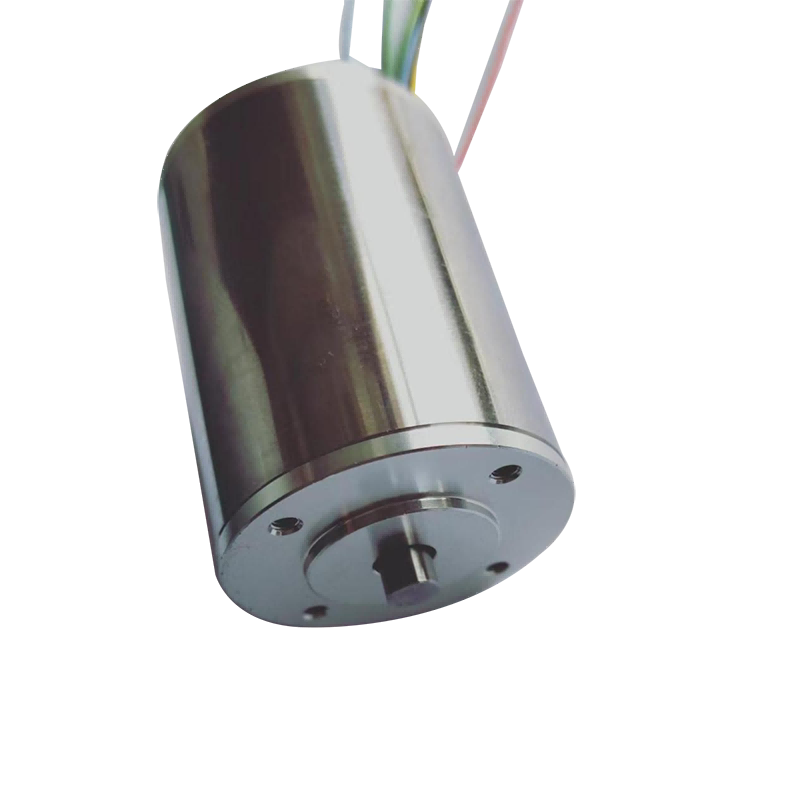

Bürstenloser 40-mm-Gleichstrommotor mit Hall-Sensor

Sie können sicher sein, dass Sie bei uns einen maßgeschneiderten bürstenlosen 40-mm-Gleichstrommotor von RuiXing mit Hall-Sensor kaufen. Wir sind bestrebt, unsere Produkte, Prozesse und die Wirksamkeit unseres Qualitätsmanagementsystems kontinuierlich zu verbessern, um unsere Kunden besser bedienen zu können.

Anfrage absenden

Produktbeschreibung

Sie können sicher sein, dass Sie bei uns einen maßgeschneiderten bürstenlosen 40-mm-Gleichstrommotor von RuiXing mit Hall-Sensor kaufen. Insgesamt sind Motoren mit Hallsensoren eine nützliche und effektive Möglichkeit, die Leistung und Steuerung von Elektromotoren in einer Vielzahl von Anwendungen zu verbessern.

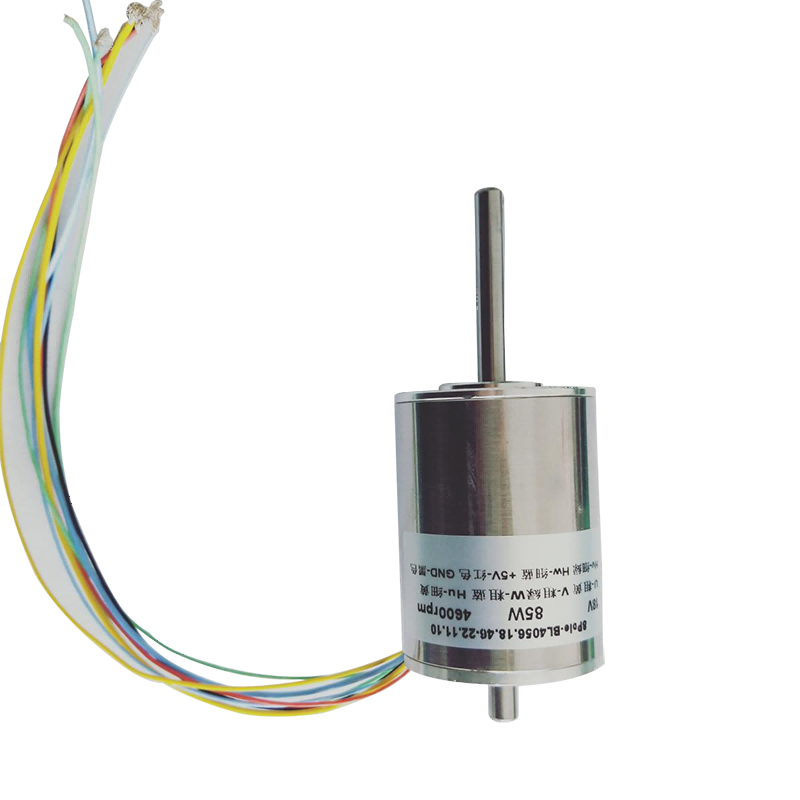

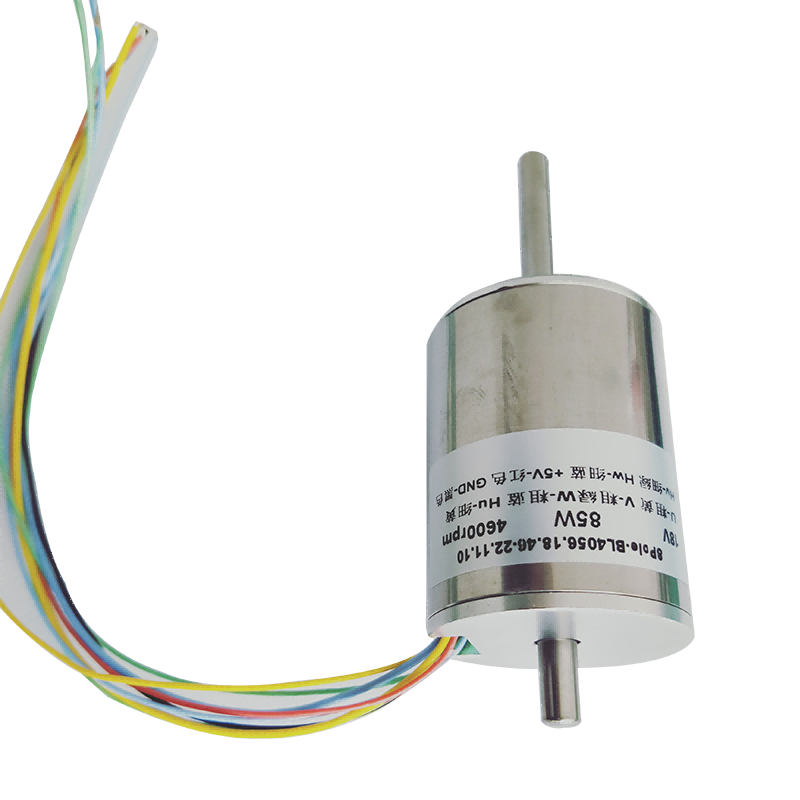

EC-i4056.8Pole-Technik-Parameter

MOTORPARAMETER

Nennleistung	W	85.0	100.0
Nennspannung	Volt	18	48
Widerstand	Ohm	0.35	2
Leerlaufgeschwindigkeit	U/min	4600	5000
Leerlaufstrom	mA	330	150
Geschwindigkeitskonstante	U/min/V	256	104
Drehmomentkonstante	mNm/A	37.15	91.15
Geschwindigkeits-/Drehmomentkonstante	U/min/mNm	2.41	2.29
Stallstrom	mA	51429	24000
Kippmoment	mNm	1910	2188
Max. Effizienz	%	85	85
Induktivität	mH	0.111	0.76
Mechanische Zeitkonstante	MS	1.72	1.69
Rotorträgheit	gcm²	67.97	70.47
Bei Max. Ausgabe
Aktuell	mA	5500	2440
Drehmoment	mNm	204	222
Geschwindigkeit	rmp	3985	4357
Ausgabe	W	85	101

MESSUNG

MOTORKENNZEICHNUNG

● Umgebungstemperaturbereich -40 bis +100 °C
● Max. Wicklungstemperatur 155℃
● Polpaarzahl 4
● Anzahl der Phasen 3
● Gewicht 300g
● Max. Geschwindigkeit 8000 U/min
●Endspiel ＜0,15
● Durchmesserspiel ≤0,025

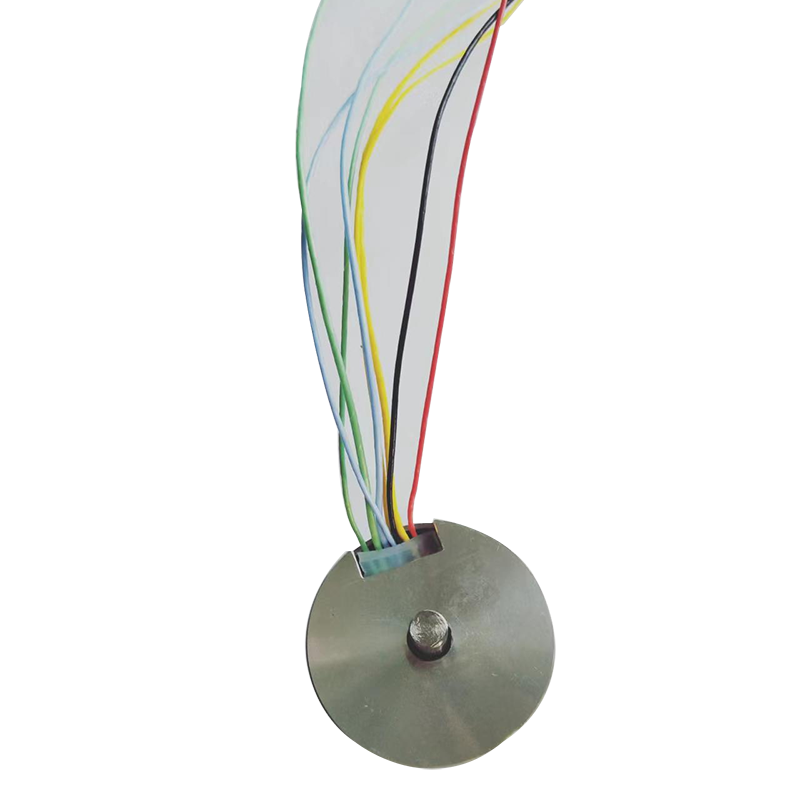

● Lead-Definition:

Dickgelb Motorwicklung Pin1;

Dickgrün Motorwicklung Pin2;

Dick-blau Motorwicklung Pin3;

Rot +5V Pin4;

Schwarz GND Pin5;

Dünngelber Hallsensor Pin6;

Dünngrün Hallsensor Pin7;

Dünn-blau Hallsensor Pin8.

BLDC4058 Technikparameter

MOTORPARAMETER

Nennleistung	W	70
Nennspannung	Volt	24
Widerstand	Ohm	1.55
Leerlaufgeschwindigkeit	U/min	8500
Leerlaufstrom	mA	320
Geschwindigkeitskonstante	U/min/V	354
Drehmomentkonstante	mNm/A	26.42
Geschwindigkeits-/Drehmomentkonstante	U/min/mNm	20.78
Stallstrom	mA	15484
Kippmoment	mNm	409
Max. Effizienz	%	73
Induktivität	mH	0.44
Mechanische Zeitkonstante	MS	15.88
Rotorträgheit	gcm²	72.78
Bei Max. Ausgabe
Aktuell	mA	4200
Drehmoment	mNm	111
Geschwindigkeit	rmp	6009
Ausgabe	W	70

MESSUNG

MOTORKENNZEICHNUNG

● Umgebungstemperaturbereich -40 bis +100 °C
● Max. Wicklungstemperatur 155℃
● Polpaarzahl 1
● Anzahl der Phasen 3
● Gewicht 410g
● Max. Geschwindigkeit 12000 U/min
●Endspiel ＜0,15
● Durchmesserspiel ≤0,025
● Lead-Definition:

Dickgelb Motorwicklung Pin1;

Dickgrün Motorwicklung Pin2;

Dick-blau Motorwicklung Pin3;

Rot +5V Pin4;

Schwarz GND Pin5;

Dünner gelber Hall-Sensor Pin6;

Dünngrüner Hallsensor Pin7;

Dünner blauer Hallsensor Pin8.

BLDC4080-Technikparameter

MOTORPARAMETER

Nennleistung	W	170.0	150.0
Nennspannung	Volt	24	24
Widerstand	Ohm	0.14	0.25
Leerlaufgeschwindigkeit	U/min	10000	8500
Leerlaufstrom	mA	550	300
Geschwindigkeitskonstante	U/min/V	417	354
Drehmomentkonstante	mNm/A	22.86	26.89
Geschwindigkeits-/Drehmomentkonstante	U/min/mNm	2.55	3.29
Stallstrom	mA	17419	96000
Kippmoment	mNm	3918	2582
Max. Effizienz	%	89	89
Induktivität	mH	0.075	0.075
Mechanische Zeitkonstante	MS	2.39	3.09
Rotorträgheit	gcm²	89.24	89.24
Bei Max. Ausgabe
Aktuell	mA	7450	7150
Drehmoment	mNm	170	192
Geschwindigkeit	rmp	9565	7474
Ausgabe	W	170	150

MESSUNG

MOTORKENNZEICHNUNG

● Umgebungstemperaturbereich -40 bis +100 °C
● Max. Wicklungstemperatur 155℃
● Polpaarzahl 1
● Anzahl der Phasen 3
● Gewicht 600g
● Max. Geschwindigkeit 18000 U/min
●Endspiel ＜0,15
● Durchmesserspiel ≤0,025
● Lead-Definition:

Dickgelb Motorwicklung Pin1;

Dickgrün Motorwicklung Pin2;

Dick-blau Motorwicklung Pin3;

Rot +5V Pin4;

Schwarz GND Pin5;

Dünner gelber Hall-Sensor Pin6;

Dünngrüner Hallsensor Pin7;

Dünner blauer Hall-Sensor Pin8.
