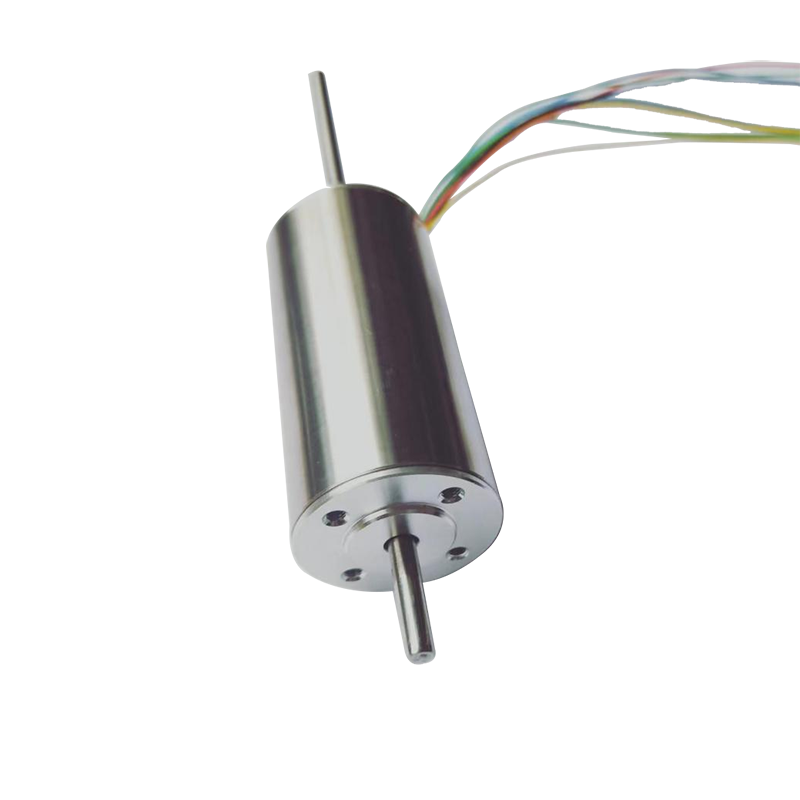

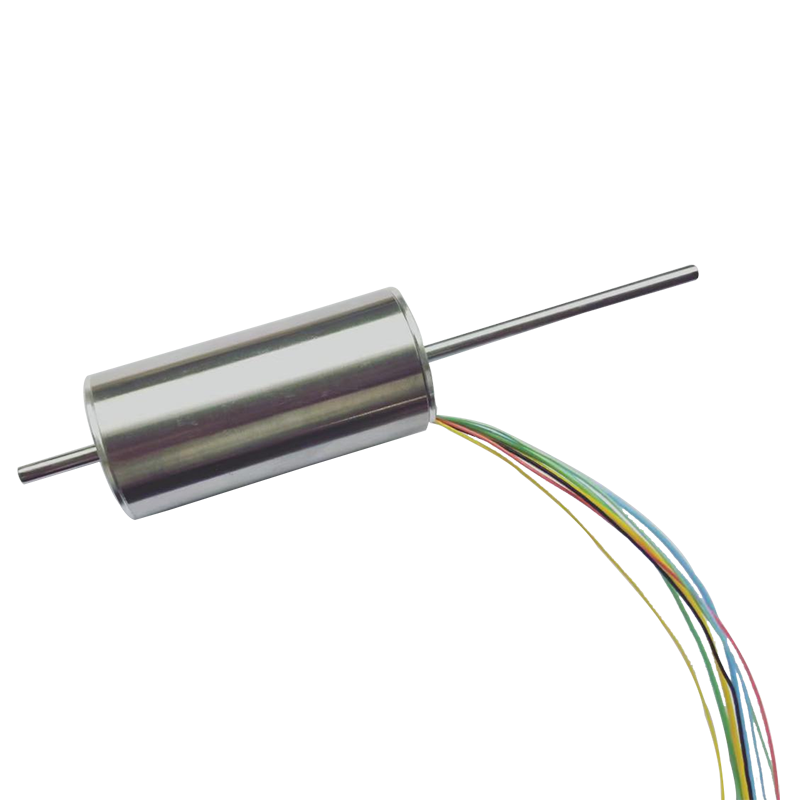

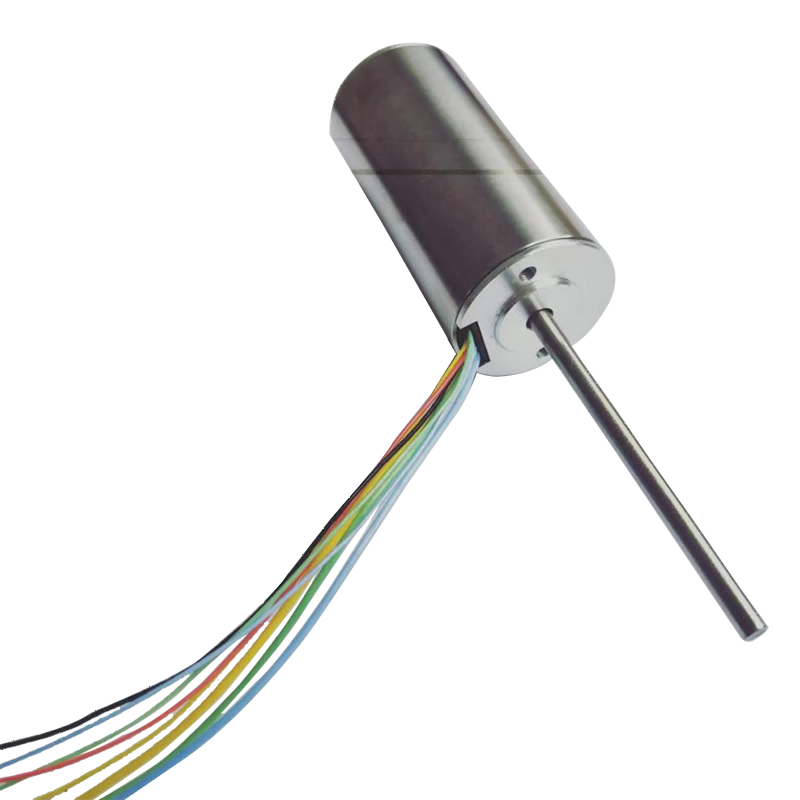

Bürstenloser 30-mm-Gleichstrommotor mit Hall-Sensor

Als professioneller Hersteller möchten wir Ihnen einen hochwertigen bürstenlosen 30-mm-Gleichstrommotor von RuiXing mit Hall-Sensor anbieten. Diese Produkte werden seit langem nach Europa, Nordamerika und in den Nahen Osten exportiert. Als Fabrik können wir genaue Lieferzeiten gewährleisten und unsere Produktqualität und unser Service werden von den Kunden anerkannt.

Anfrage absenden

Produktbeschreibung

Als professioneller Hersteller möchten wir Ihnen einen hochwertigen bürstenlosen 30-mm-Gleichstrommotor von RuiXing mit Hall-Sensor anbieten. Die Verwendung eines Hallsensors in einem Motor ermöglicht eine präzisere Steuerung der Geschwindigkeit und Position des Motors, was bei Anwendungen wichtig sein kann, die eine genaue Steuerung erfordern, wie etwa Robotik, Automatisierung und Elektrofahrzeuge. Durch die Bereitstellung von Echtzeit-Feedback zur Motorposition kann der Controller die Spannung und den Strom, die den Motorspulen zugeführt werden, anpassen, um eine gewünschte Geschwindigkeit oder Position beizubehalten.

BLDC3042 Technikparameter

MOTORPARAMETER

Nennleistung	W	26.0
Nennspannung	Volt	24
Widerstand	Ohm	3.03
Leerlaufgeschwindigkeit	U/min	9300
Leerlaufstrom	mA	130
Geschwindigkeitskonstante	U/min/V	388
Drehmomentkonstante	mNm/A	24.25
Geschwindigkeits-/Drehmomentkonstante	U/min/mNm	48.42
Stallstrom	mA	7920.8
Kippmoment	mNm	192
Max. Effizienz	%	76
Induktivität	mH	0.34
Mechanische Zeitkonstante	MS	8.48
Rotorträgheit	gcm²	16.67
Bei Max. Ausgabe
Aktuell	mA	1375
Drehmoment	mNm	33
Geschwindigkeit	rmp	7455
Ausgabe	W	26

MESSUNG

MOTORKENNZEICHNUNG

● Umgebungstemperaturbereich -40 bis +100 °C
● Max. Wicklungstemperatur 155℃
● Polpaarzahl 1
● Anzahl der Phasen 3
● Gewicht 160g
● Max. Geschwindigkeit 15.000 U/min
● Endspiel <0,15

● Spieldurchmesser ≤0,025

● Lead-Definition:

Dickgelb Motorwicklung Pin1;

Dickgrün Motorwicklung Pin2;

Dick-blau Motorwicklung Pin3;

Rot +5V Pin4;

Schwarz GND Pin5;

Dünngelber Hallsensor Pin6;

Dünngrüner Hallsensor Pin7;

Dünnblauer Hallsensor Pin8.
